在精密加工車間里，一臺價值數百萬的數控機床正高速運轉，卻因刀具安裝偏差導致一批零件全部報廢 —— 這樣的場景曾是不少制造商的噩夢。如今，隨著對刀儀的廣泛應用，這類因 “對刀不準" 引發的損失大幅減少。作為數控機床的 “火眼金睛"，對刀儀能精準捕捉刀具的幾何參數與位置信息，為機床提供可靠的加工基準，是實現高精度、高效率生產的核心輔助設備。本文將從定義、分類、工作原理出發，深入解析這一精密儀器如何為數控加工保駕護航。

一、對刀儀：數控機床的 “基準校準官"

在數控加工中，“對刀" 是指通過測量確定刀具相對于工件坐標系或機床坐標系位置的過程。傳統人工對刀依賴操作人員經驗，使用塞尺、百分表等工具反復調試，不僅效率低下，且誤差常達 0.01-0.05mm，難以滿足高精度加工需求。對刀儀的出現改變了這一現狀，它通過機械結構與電子系統的協同，實現刀具參數的自動測量與補償，成為連接設計圖紙與實際加工的關鍵橋梁。

從功能本質來看，對刀儀的核心作用可概括為三點：一是尺寸校準，精確測量刀具的長度、直徑、刃口磨損量等幾何參數，確保加工尺寸符合設計要求；二是位置定位，確定刀具在機床坐標系中的準確坐標，避免因安裝偏差導致的加工偏移；三是誤差補償，將測量數據反饋至數控系統，自動修正加工參數，抵消刀具磨損、熱變形等因素帶來的誤差。

二、對刀儀的分類：接觸與非接觸的 “技術分野"

根據測量原理的不同，對刀儀主要分為接觸式與非接觸式兩大類，二者在結構設計、適用場景與技術特點上存在顯著差異，分別滿足不同加工需求。

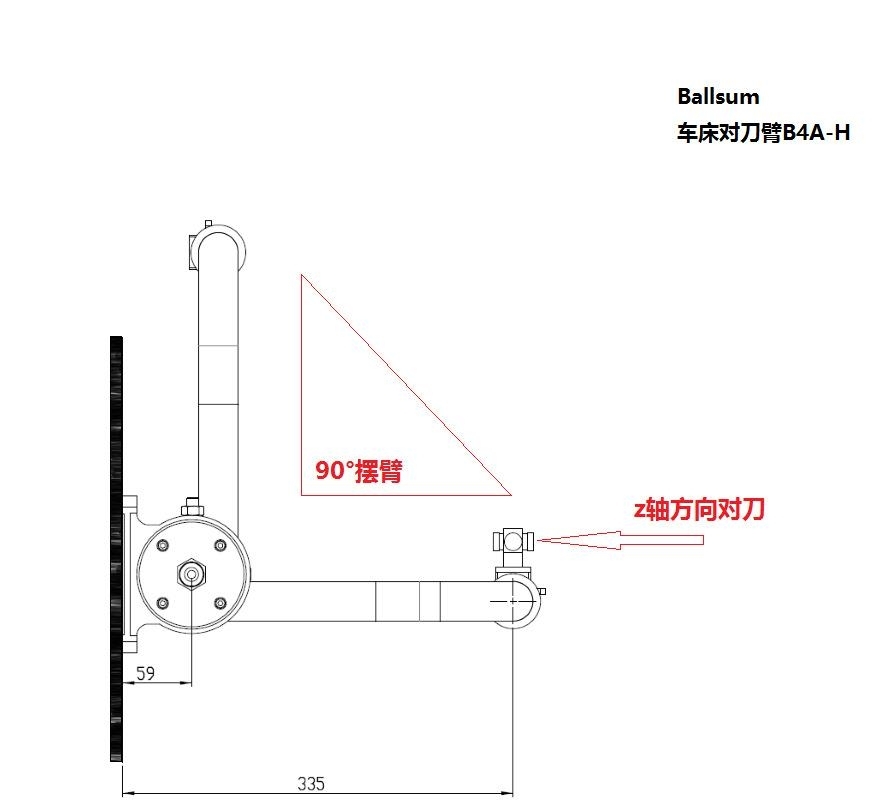

（一）接觸式對刀儀：“物理觸碰" 的精準測量

接觸式對刀儀是目前應用廣泛的類型，其核心原理是通過刀具與對刀儀測頭的物理接觸觸發信號，實現參數測量。典型結構由測頭、機械支架、信號傳輸系統三部分組成：測頭通常采用紅寶石球或硬質合金球作為接觸端，具有硬度高、磨損小的特點；機械支架多為精密鑄件或鋁合金結構，配備線性導軌與微調機構，確保測頭定位精度；信號傳輸系統通過有線或無線方式將接觸信號傳遞至數控系統，觸發測量程序。

其工作流程可分為四個步驟：首先，數控系統控制刀具移動至對刀儀上方，調整至合適的測量高度；其次，刀具以低速向測頭緩慢靠近，直至與測頭接觸；再次，接觸瞬間觸發測頭內部的微動開關或應變片，產生電信號；最后，數控系統記錄此時刀具的坐標值，結合預設參數計算出刀具長度、直徑等數據，并自動更新加工補償值。

接觸式對刀儀的優勢在于測量精度高（重復精度可達 0.0005mm）、穩定性強、不受切削液與粉塵影響，適用于銑刀、鉆頭、車刀等大多數金屬切削刀具的測量。但其缺點也較為明顯：測量過程中刀具與測頭存在物理接觸，可能對精密刀具刃口造成微小損傷；測量速度較慢，難以滿足大批量刀具的快速檢測需求。

（二）非接觸式對刀儀：“光學視覺" 的無損傷測量

非接觸式對刀儀以光學、激光等非物理接觸方式實現測量，解決了接觸式對刀儀的 “接觸損傷" 與 “速度瓶頸" 問題，近年來在高精度、高速加工領域應用日益廣泛。其中，基于 CCD 圖像識別技術的視覺對刀儀與激光對刀儀是主流產品。

CCD 視覺對刀儀的核心組件包括 CCD 相機、光學鏡頭、環形光源與圖像分析軟件。其工作原理是通過 CCD 相機捕捉刀具的二維圖像，經光源照射增強刀具輪廓對比度后，由圖像分析軟件采用邊緣檢測、像素識別等算法，提取刀具的輪廓特征，計算出長度、直徑、刃口磨損量等參數。部分產品還配備雙相機或 3D 視覺系統，可實現刀具三維形態的全面測量。

激光對刀儀則利用激光束作為測量介質，由激光發射器與接收器組成測量光路。工作時，激光束形成一道 “光學屏障"，當?shù)毒叽┻^(guò)激光束時，會遮擋部分激光信號，接收器根據信號遮擋量計算出刀具的直徑與長度。激光對刀儀的測量速度極快（單次測量時間僅需 0.1 秒），且無接觸，特別適用于陶瓷刀具、金剛石刀具等易損精密刀具的測量。

非接觸式對刀儀的優勢在于測量速度快、無接觸損傷、可實現批量刀具的自動化檢測，但其測量精度易受環境光、切削液飛濺、刀具反光等因素影響，因此通常需要在相對潔凈、穩定的環境中使用，且設備成本高于接觸式對刀儀。

三、核心技術解析：對刀儀的 “精準密碼"

無論是接觸式還是非接觸式對刀儀，其高精度測量能力都依賴于三大核心技術的支撐：精密機械結構、信號處理系統與軟件算法，三者的協同作用構成了對刀儀的 “精準密碼"。

（一）精密機械結構：穩定測量的 “硬件基石"

機械結構是對刀儀實現高精度測量的基礎，直接決定了設備的定位精度與重復精度。對刀儀的機械結構通常采用以下設計：一是一體化鑄造機身，通過精密鑄造工藝制成的機身具有高強度、低變形的特點，可有效抵抗機床振動帶來的影響；二是高精度線性導軌，采用滾珠或滾柱式線性導軌，配合預緊機構，將移動間隙控制在 0.001mm 以內；三是微調與鎖定機構，配備微分頭或電動微調裝置，方便對測頭位置進行精確調整，調整后通過鎖緊螺母固定，防止測量過程中出現位移。

以接觸式對刀儀的測頭為例，其內部采用十字彈簧或平行片簧結構，確保測頭在接觸時僅產生微小彈性變形，觸發信號后能迅速?gòu)?fù)位，重復定位精度可達 0.0002mm。而非接觸式對刀儀的光學支架則通過精密加工保證相機、鏡頭與光源的同軸度，避免因光學元件偏移導致的測量誤差。

（二）信號處理系統：精準觸發的 “神經中樞"

信號處理系統是對刀儀將物理信號轉化為數字信號的關鍵，直接影響測量的響應速度與準確性。接觸式對刀儀的信號處理通常采用兩種方式：一是機械微動開關，當測頭受到壓力時，內部觸點閉合，產生開關量信號，結構簡單、成本低，但響應速度較慢（約 1ms）；二是應變片式傳感器，在測頭彈性體上粘貼應變片，接觸時產生的應力使應變片電阻發生變化，通過惠斯通電橋?qū)㈦娮枳兓D(zhuǎn)化為電壓信號，響應速度快（約 0.1ms），且能根據信號強度判斷接觸力度，避免刀具損傷。

非接觸式對刀儀的信號處理則更為復雜。CCD 視覺對刀儀需要對圖像信號進行降噪、增強、輪廓提取等處理，通常采用專用圖像采集卡與 FPGA 芯片，實現圖像數據的實時傳輸與預處理，避免因計算機運算延遲影響測量速度。激光對刀儀則通過光電二極管將光信號轉化為電信號，經放大、濾波后由比較器輸出數字信號，同時采用相位檢測技術消除激光強度波動帶來的干擾。

（三）軟件算法：智能分析的 “大腦核心"

軟件算法是對刀儀實現智能化測量的核心，決定了參數計算的精度與效率。現代對刀儀的軟件系統通常具備三大功能模塊：

一是參數測量算法。對于接觸式對刀儀，采用 “三點定圓" 或 “多點擬合" 算法計算刀具直徑，通過 “端面觸碰" 與 “刀尖觸碰" 的坐標差值計算刀具長度；對于 CCD 視覺對刀儀，采用 Canny 邊緣檢測算法提取刀具輪廓，結合最小二乘法擬合圓或直線，計算幾何參數，部分算法還能自動識別刀具刃口的磨損區域，量化磨損量。

二是誤差補償算法。通過預先標定對刀儀自身的系統誤差（如測頭半徑誤差、安裝傾斜誤差），在測量時自動進行補償；同時結合機床的熱變形數據，動態修正測量結果，進一步提升精度。

三是數據管理與交互算法。支持與數控系統、MES 系統的數據交互，自動將測量數據上傳至生產管理平臺，實現刀具全生命周期管理；配備可視化操作界面，支持刀具參數的手動輸入、自動存儲與歷史查詢，方便操作人員進行數據分析。

四、應用價值與發展趨勢：從 “輔助工具" 到 “智能核心"

對刀儀的應用不僅顯著提升了數控加工的精度與效率，更推動了制造業向自動化、智能化轉型。在實際生產中，其應用價值主要體現在三個方面：

在效率提升方面，對刀儀將傳統人工對刀的時間從 10-20 分鐘縮短至 1-2 分鐘，批量刀具測量效率提升 10 倍以上，同時減少機床因?qū)Φ懂a(chǎn)生的停機時間，使設備利用率提高 15%-20%。在質量控制方面，通過實時測量與誤差補償，將加工尺寸誤差控制在 0.001mm 以內，廢品率降低 80% 以上，尤其適用于航空航天、汽車零部件等高精度制造領域。在成本節約方面，精準的磨損檢測可延長刀具使用壽命 20%-30%，同時減少因尺寸超差導致的材料浪費，每年可為企業節省數十萬至數百萬元的生產成本。

隨著工業 4.0 與智能制造的推進，對刀儀正朝著 “智能化、集成化、網絡化" 方向發展。未來，對刀儀將實現三大突破：一是AI 視覺識別，通過深度學習算法自動識別刀具類型、刃口狀態，無需人工預設參數；二是多傳感器融合，整合視覺、激光、力覺等多種傳感器，實現刀具幾何參數與力學性能的全面檢測；三是數字孿生集成，與機床數字孿生系統實時聯動，通過虛擬仿真預測刀具磨損趨勢，實現預防性維護。

從人工對刀的 “經驗依賴" 到對刀儀的 “數據驅動"，這一轉變不僅是加工精度的提升，更是制造業生產模式的革新。作為數控機床的 “火眼金睛"，對刀儀正以其精準、高效的特性，成為推動高精度制造發展的核心力量，為航空航天、裝備、新能源等領域的技術突破提供堅實的設備支撐。
